JX|8 ShearTec: II Jointer
Laguna JX | 8 ShearTec II
تأتي هذه الآلة بميزات مرغوبة للغاية لجعل عمليات التسطيح و التسوية أكثر أمانًا ومتعة.
متوفر في نسختين. هذا الإصدار هو إصدار 220 فولت 3 حصان JX | 8
مميزات الآلة
آلية تعديل سطح العمل: تنتقل تعديلات عمق طاولة التغذية على طول قوس للحفاظ على نفس المسافة مع رأس القاطع أثناء تحريكه
شريط الإيقاف الطارئ ممتد على طول مسافة العمل و بارتفاع الركبة, تتيح ميزة السلامة هذه لمن يقوم بالعمل على الجهاز بإيقاف العمل بسرعة في أي موضع يكون متواجد فيه أثناء العمل مع إبقاء كلتا اليدين على قطعة العمل
هيكل الآلة المريح - تمت إعادة تصميم هيكل الماكينة الجديد للسماح للمستخدم بوضع نفسه بالقرب من طاولة العمل عبر عمل تجويف لمنع اصطدام أصابع القدم بقاعدة الجهاز والتحرك بشكل أكثر أمانًا وسهولة على طول الجهاز.
أسطوانة دعم الإدخال/التغذية - تم تجهيز طاولات الإدخال بأسطوانة دعم قابلة للسحب للمساعدة في دعم قطع العمل الطويلة
كمعدة قياسية مع هذه الآلة ShearTec II Cutterhead يأتي رأس القطع
عجلات مدمجة - لا حاجة لشراء وسيلة تنقل منفصلة
طاولة عمل و حاجز من الحديد الزهر
المحرك: 220 فولت 3 حصان أحادي المرحلة 60 هرتز / 12 أمبير
حجم طاولة العمل: 8 × 72 بوصة
الاستطالة الإضافية لطاولة الإدخال/التغذية: 8 بوصة
قدرة حفر الأخاديد القصوى: ½″ بوصة
حجم السياج: 38*4-¾ مصنوع من حديد الزهر
إمالة السياج: ± 45/90 درجة
أقصى عمق للقطع: ⅛″ بوصة
ارتفاع الطاولة من الأرض: 31″ بوصة
شريط إيقاف التشغيل الآمن : نعم
إمكانية تركيب إضائة: لا
مقبس كهربائي لتركيب الضوء: لا
إمكانية تركيب وحدة تغذية تعمل بالطاقة: لا
قطر منفذ شفط الغبار: 4″ بوصة
رأس القاطع: صفوف, بمجموع كلي 54 سكين قطع من الكربيد, رباعية الاتجاهات
سرعة دوران القاطع : 5500 دورة بالدقيقة
قطر القاطع: 3-⅛″
آلية تعديل سطح العمل: متوازي الأضلاع
الأبعاد بعد تركيب الآلة (تقريبًا): 75-½″ * 26-½″ بوصة
أبعاد الشحن: 76 × 25 × 41 بوصة
الوزن الصافي / السفينة: 380/495 رطل. (172.5/224.5 كجم )

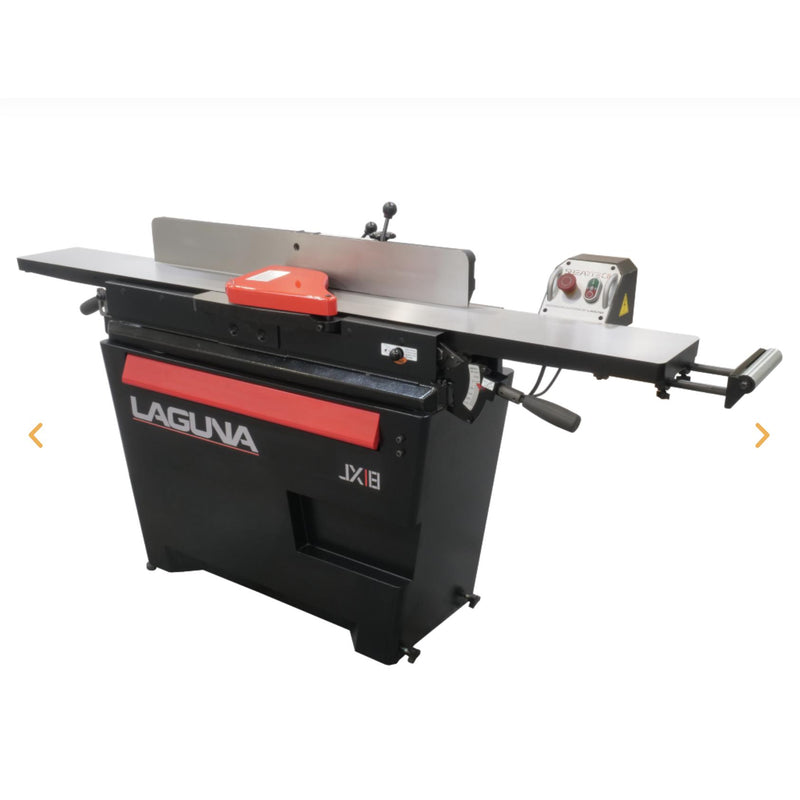

All-new for 2021, the Laguna JX|8 ShearTec II is loaded with highly desirable features to make jointing safer and more enjoyable. The JX|8 is available in 2 versions. This version is the 220 volt 3 HP version.
Features
- Parallelogram Table Adjustments – Table depth adjustments travel along an arc to keep the same distance to the cutterhead through its travel
- Emergency “Knee-Stop” – The new knee stop uses a body-length bar at knee height to shut off the JX jointer. This important safety feature allows the machine operator to stop the machine quickly at any position along the front of the machine while keeping hands on the
- New Ergonomic Machine Body – The new JX Series machine body has been redesigned with a “toe-kick” to allow the user to position themself closer to the machine tables and to move safer and easier along the length of the
- In-feed Support Roller – Infeed tables are now fitted with pull-out support roller to help support longer
- ShearTec II Cutterhead – The ShearTec II cuttherhead comes as standard equipment on JX|8 ShearTec II Jointer.
- Built-In Wheels – No need to purchase a separate mobility

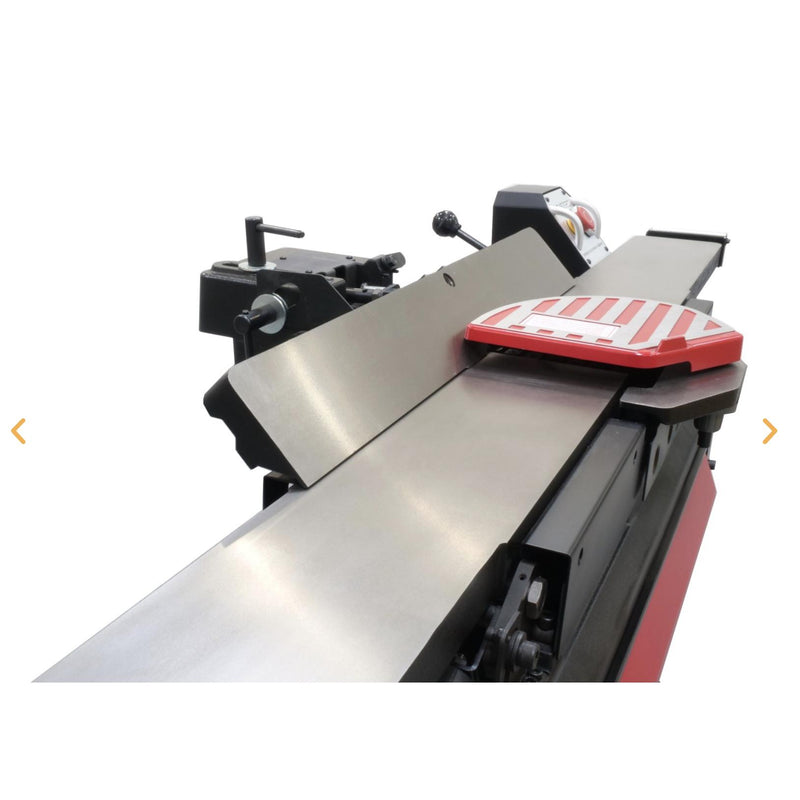

- Cast-Iron Tables and Fence
Motor: 220V 3HP 1 Phase 60hz/12 Amp
CSA: Yes
Bed Size: 8″ x 72″
Infeed Table Pull-Out Extension: 8″
Rabbetting Capacity: ½″

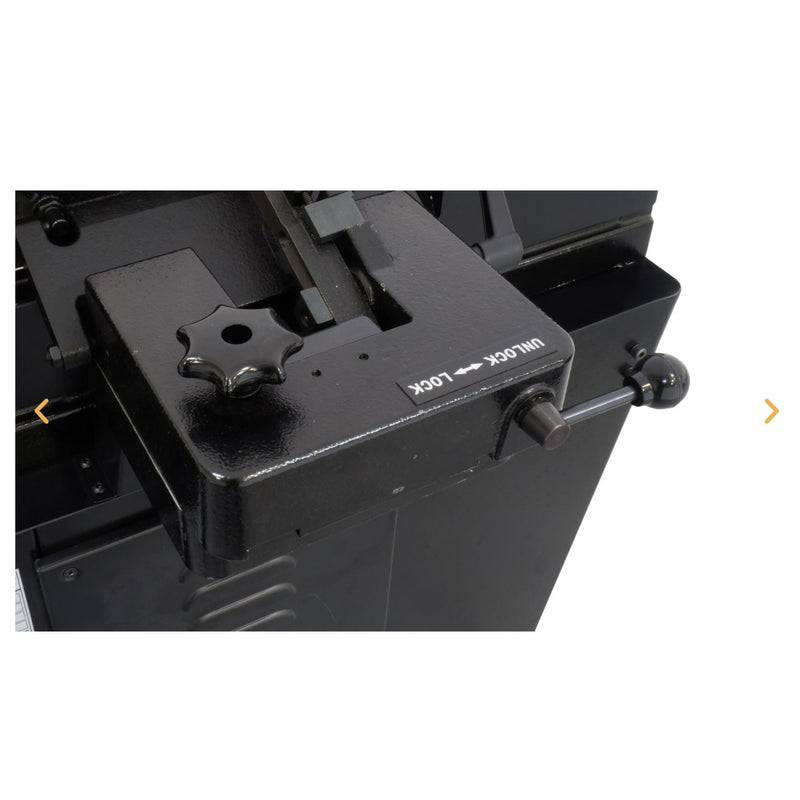

Fence Size: 38″ x 4-¾″ Cast Iron
Fence Tilt: ±45/90°
Max. Depth Of Cut: ⅛″
Table Height From Floor: 31″
Safety Bar Shut-Off: Yes
Bracket To Mount Light: No
Outlet For Light: No
Bracket To Mount Feeder: No
Dust Port Diameter: 4″
Cutterhead Insert #: 54 x 4-Sided Carbide, 6 Row
Cutterhead RPM: 5500
Cutterhead Diameter: 3-⅛″
Bed Adjustment: Parallelogram
Dimensions Set Up (Approx): 75-½″ x 26-½″
Dimensions Shipping: 76″ x 25″ x 41″
Net/Ship Weight: 380/495 Lbs. (1 Box)

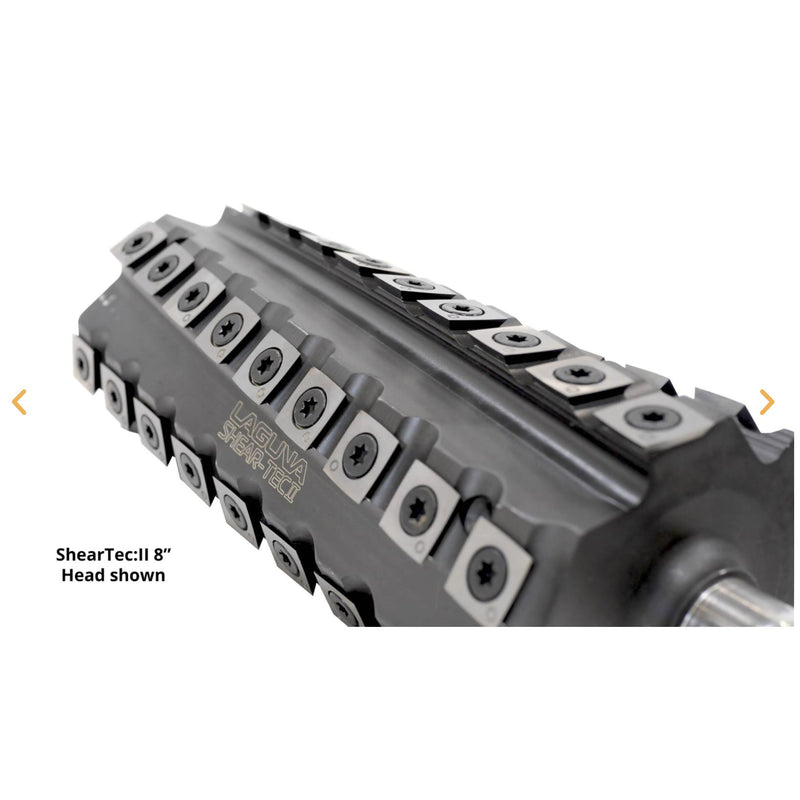

The ShearTec: II features 4-sided solid carbide inserts with a T-shoulder rather than a cone-shaped design, which helps prevent cracking of the inserts.
The ShearTec II cuttherhead comes as standard equipment on JX|8 ShearTec II Jointer. The ShearTec II is a 6-row carbide insert cutterhead that produces a superior surface finish on all woods including challenging hardwoods. The ShearTec II knives and fasteners have a T-step design to maximize clamping force on the knives preventing knife cracking and chatter. The 4-sided carbide insert knives produce a shear cut for flawless results. The ShearTec II cutterhead has deep grooves that make the cutterhead very quiet and improve shaving ejection. The 4-sided knives can be rotated for a new cutting edge without need for a knife setting jig.
